鋰電池安裝接線方式

第一步：

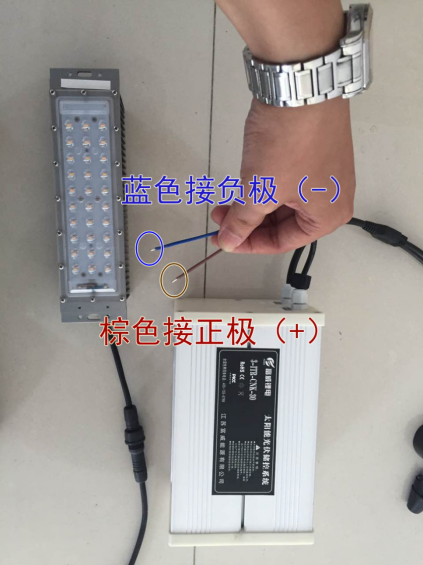

     光伏鋰電池儲控系統的LED輸出端（棕色為正極，藍色為負極）的正負極和燈具的正

負極相連接。此時應用防水膠布纏好，防止短接。

第二步：

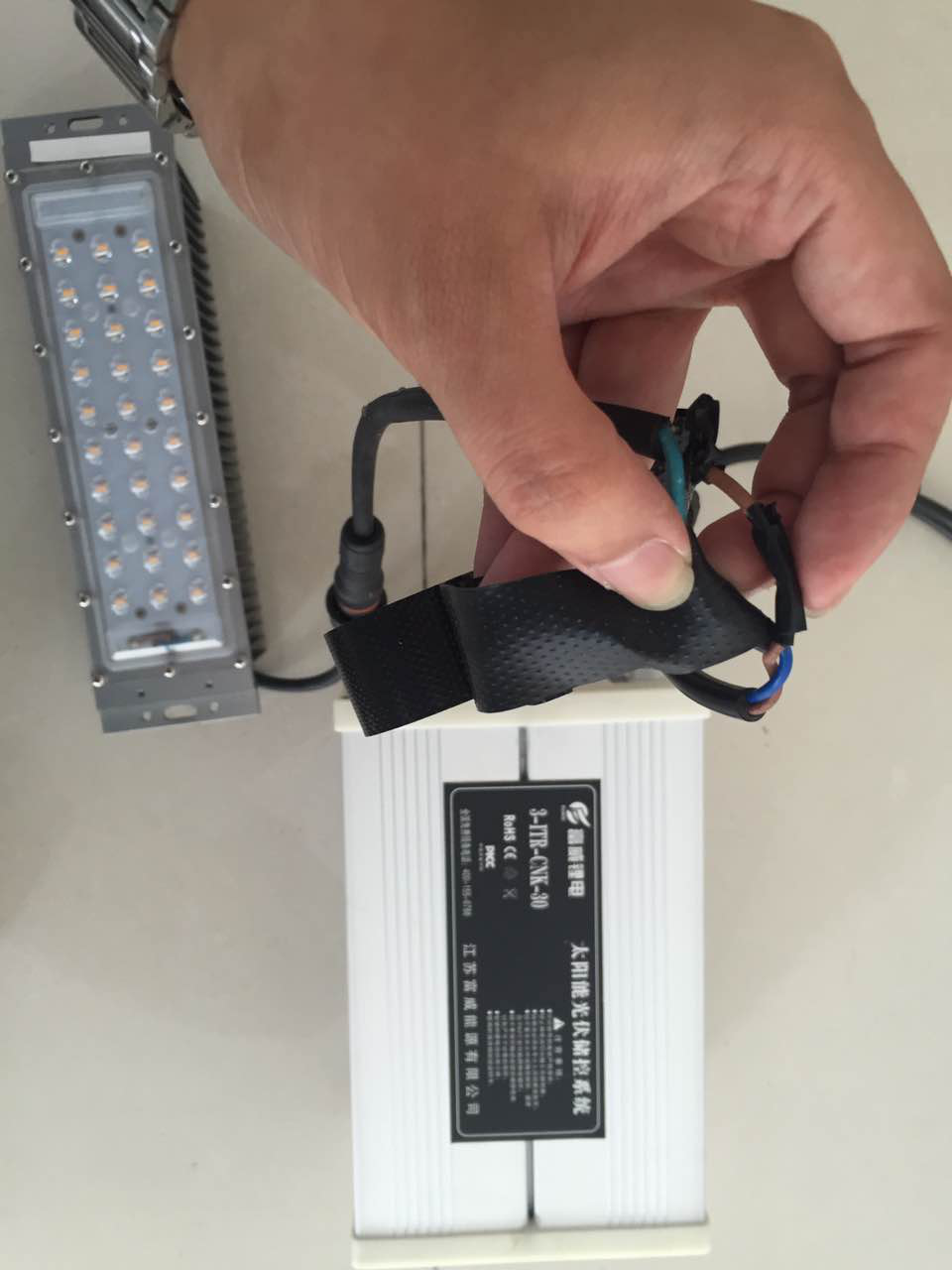

      連接兩根黃綠線（該兩根線為控制器的開關，不安裝時請斷開并用防水膠帶纏好），用

防水膠帶纏好（質量要好一些的、帶拉伸的最好）,絕對不允許開關線與LED正極短接。

第三步：

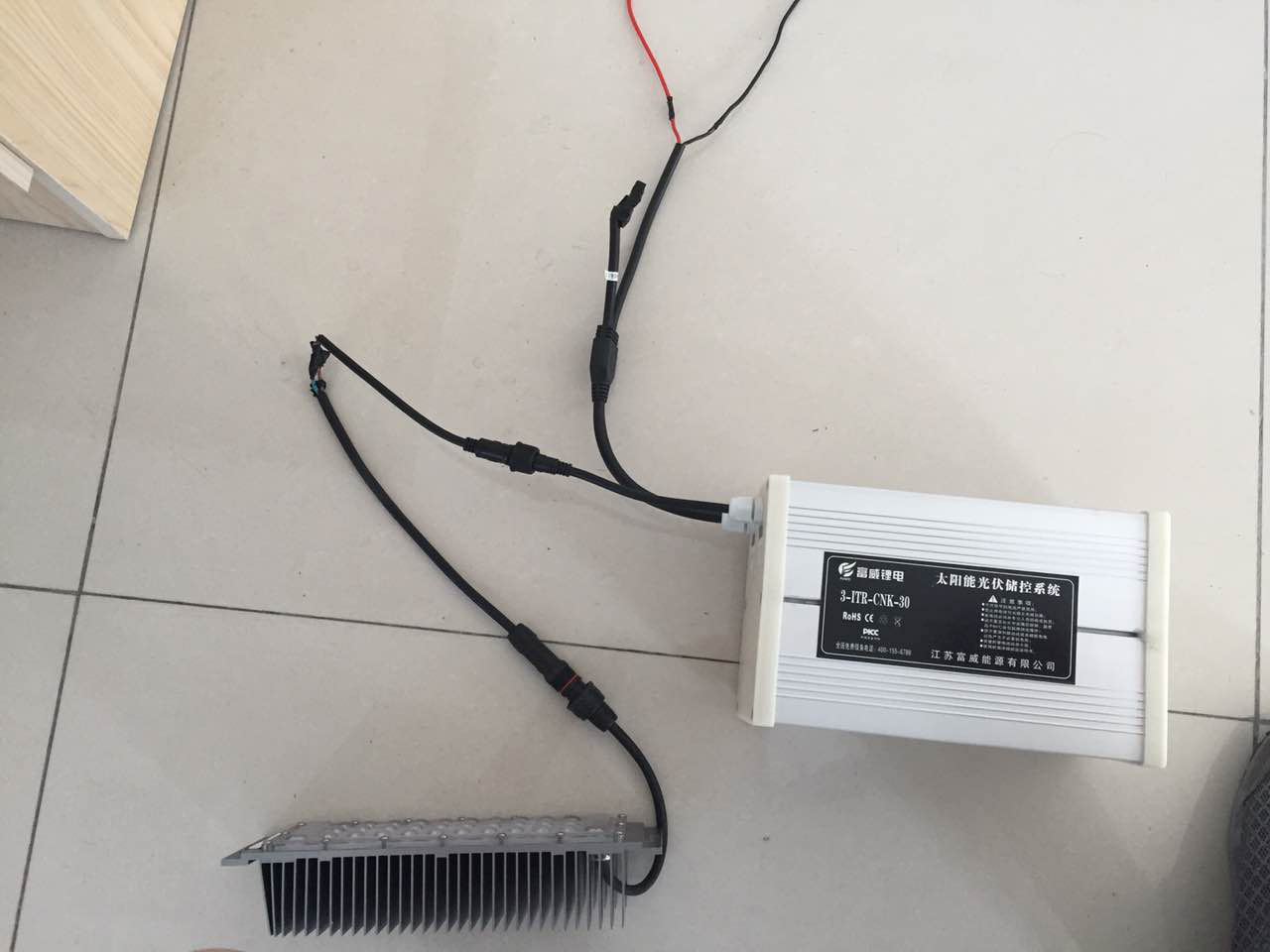

    等待一分鐘左右LED亮燈，再接上太陽能光伏板（鋰電池儲控系統的紅線與光伏板的正極相

連，鋰電池儲控系統的黑線與光伏板的負極相連），再等待1分鐘左右，LED滅燈。此時應用防水膠

布纏好，防止短接。

第四步：

    所有的連接部分用防水膠帶進行加固，保證連接牢固，銅絲不得有裸露的現象。此時可以豎

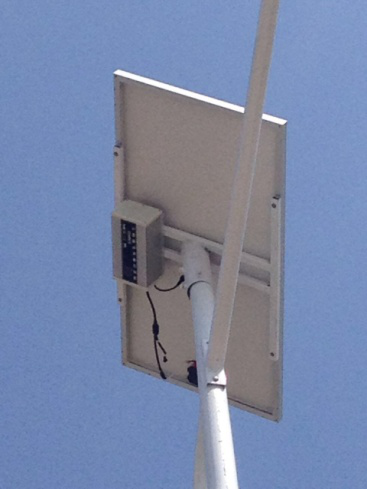

起燈桿進行安裝，注意太陽能板安裝方向（避免與高壓電線靠得太近以及有遮擋物）。

安裝注意事項

 1） 所有電線的連接必須牢固，裸露的銅絲禁止相互碰接（包括交叉碰接），這樣容易使控制器損

壞以及產生鋰電池保護板保護，出現不亮燈的情況。在安裝過程中禁止線與線之間短接。

2）接線過程中的亮燈等待時間會根據控制器的設置的時間不同而不同，出廠鋰電池容量一般是半電

出廠，第一次安裝時亮燈會暗一些，屬正常范圍，在正常充電2-3天后正常亮燈。

3）鋰電池安裝時間一般在白天進行，不宜在晚間進行安裝。
